T – drážky

• Standardně zhotovovány dle DIN-650
• Standardní přesnost H12, provedení s přesností H8 dle dohody
• Maximální velikost drážek 22 H12, velikost 28 H12 na dotaz
• Počet drážek, jejich rozteče a orientace dle dohody

    Rozteče

• Rozteče drážek se liší dle provedení upínacího prvku, běžně se jedná o hodnoty 100, 150 a 200 mm
• Další rozteče jsou možné po konzultaci

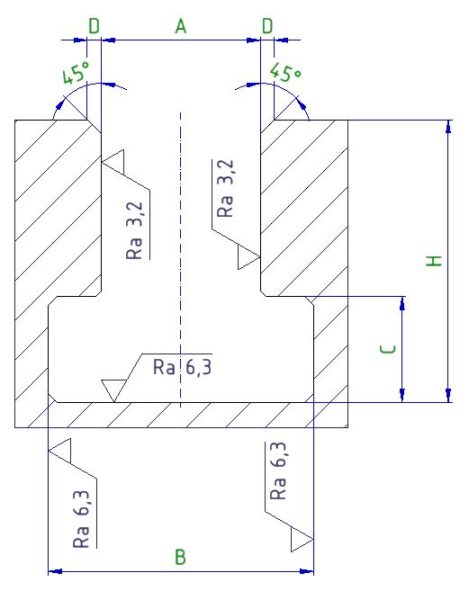

    Rozměry T-drážek

A [mm]	B [mm]	C [mm]	H [mm]	D [mm]	Pro šroub / T matici
10	18	8	19	1	M8
12	21	9	23	1	M10
14	25	11	26	1,6	M12
18	32	14	33	1,6	M16
22	40	17	41	1,6	M20
28	50	20	52	1,6	M24

Tolerance rovinnosti

Upínací prvky skupin A, D, a M vyrábíme v toleranci DIN 876/III.

Upínací prvky skupiny P vyrábíme v toleranci DIN 876/I.

L	[mm]	200	300	500	800	1000	1200	1500	2000	2500
DIN 876/III	[μm]	48	52	60	72	80	88	100	120	140
DIN 876/II	[μm]	24	26	30	36	40	44	50	60	70
DIN 876/I	[μm]	12	13	15	18	20	22	25	30	35
